UPA V1.3 Programlayici Set, UPA USB V1.3 Programlayıcı Set

UPA  V1.3 PROGRAMLAYICI SET, UPA USB V1.3 PROGRAMLAYICI

Upa USB 1.3 günümüzde Oto elektronik programlama ve işlemci programlama işlerinde en çok kullanılan cihazlardan birisidir. Oto beyin ve elektronik tamir işlemlerinde sıkça kullanılan UPA cihazı bağlantı adaptörleri sayesinde geniş bir işlemci hafızasını okumak ve yeniden programlamak üzerinde uzmanlaşmıştır.

HC,Motorola, PIC, ATMEL, NSC, TMS 370, ST MCU Seri Tip EEPROM'lar SPI,I2C,Microwire işlemcileri ve eepromları programlamanıza olanak sağlar.

ÖZELLİKLER:

MOTOROLA HC Serisi işlemcileri okuma ve yazma,

HC11 Config register programlama

USB portu üzerinden Bilgisayar ile hızlı veri baglantısı

Programlama voltajı için usb ve adaptörden güç aktarımı

3.3.v ve 5v ayarlı programlama voltajı desteği

ATMEL 8051 ve AVR ve Microchip İşlemci desteği

Seri EEprom Programlama I2C, SPI, Microwire, vb..

(ICSP) Programlama:

Entegreleri yerinden sökmeden, devre üzerinden Programlama

6 Adet I/O pinleri aşırı akım ve aşırı voltaj korumalı

Son versiyon yazılım v1.1 Build 0.26 ve Lisans aktivasyon key'i

Portatif dizayn 5.5x8.5cm

UYGULAMALAR:

Araç Airbag ve ECU beyin Üniteleri Programlama Dump alma, yazma

Yazıcı,Fax,Gömülü yazılım içeren cihazların yazılım güncellenmesi

Oto teyp ve TV, VCD'lerin epromlarının okunması , yazılması

ATMEL AVR ,ATMEL MCS-51 ,Microchip, mikroişlemci programlama

Tek kanal Osiloskop ölçüm yapma ; 50kHz, 0V to +15V empedans:40Kohm

Voltmetre olarak Ölçüm yapma; 0 - 6 V arası

Sinyal jeneratörü Fonksiyonu; 0 - 200 kHz

MİNİMUN SİSTEM GEREKSİNİMLERİ:

Intel Celeron/Pentium III 400 MHz, 128 MB RAM, 50MB Boş HDD Alanı Ve USB 1.1 port (USB 2.0 Önerilir) Windows XP SP3

Desteklediği İşlemciler Ve EEPROM Ailesi

• ST Microelectronic ST62

• ST6240

• ST6245

• ST6249

NSC CR16*:

CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9) CR16MCT5/9, CR16HCT5/9

Motorola HC05*:

MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3*,MC68HC05X16, MC68HC05X32

Motorola HC08*:

MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11*:

MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8

Motorola HC12*:

MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12*:

MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Freescale (Motorola) HCS12X*:

MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512

Atmel 8051 Mimari

AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-Bit Risk Mimari:

AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535

Microchip PIC12:

PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16:

PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROM I2C:

24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROM Microwire:

7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROM SPI:

M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROM Genel:

CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A S-29390A

TI MCU:

TMS370cx0x, TMS370cx5x, TMS375c006

TMS370cx36, TMS370cx42 (Çevirici adapter ile)

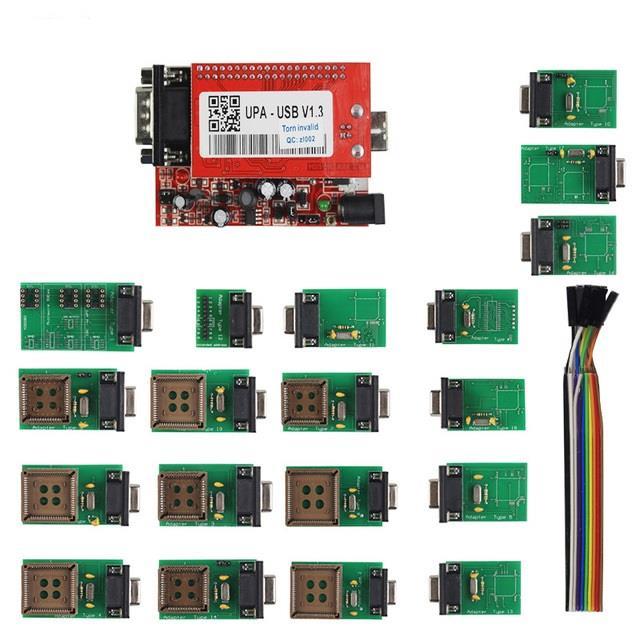

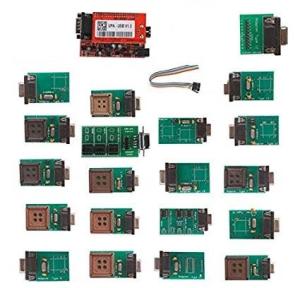

Paket İçeriği

- Upa Usb

- 20 Adet Bağlantı Adaptörleri

- Usb Kablo

Versiyon Bilgileri: 1.3V
